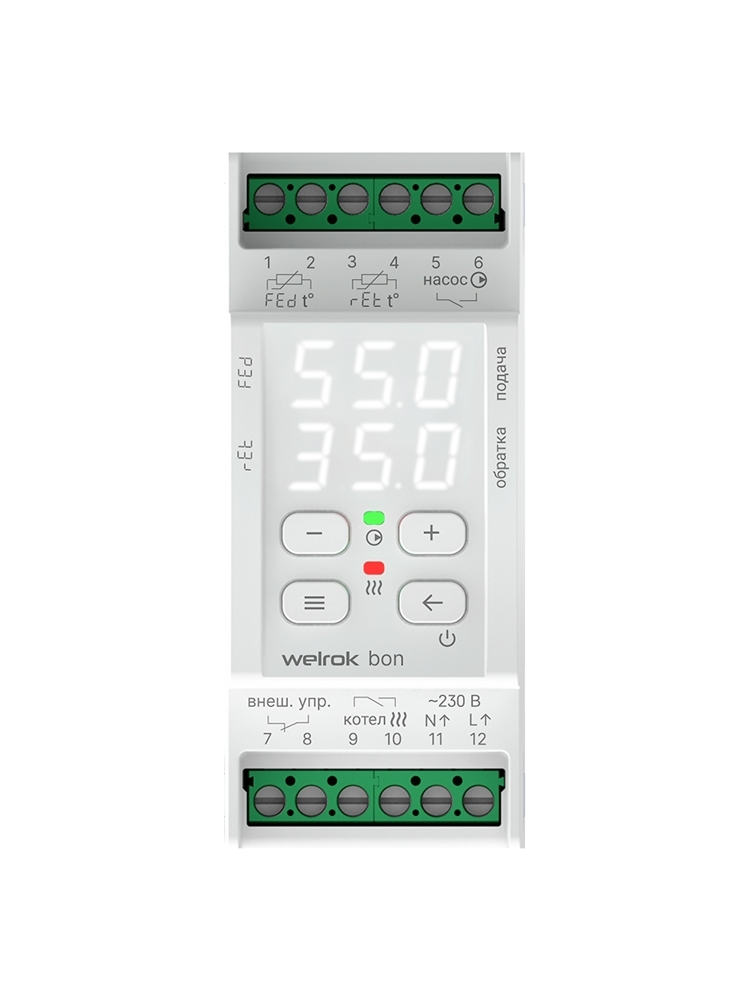

Терморегулятор для котлов Welrok bor (на din-рейку)

Терморегулятор Welrok bor предназначен для управления электрическим котлом по одному или двум датчикам, автоматизирует работу котла, имеет удобное цифровое управление и визуальный контроль.

Welrok bor комплектуется одним датчиком температуры длиною 2 м. Датчик температуры Welrok хорошо держит форму, оставаясь гибким, и имеет прозрачную изоляцию, которая легко снимается. Второй датчик при необходимости приобретается отдельно.

4 режима работы

1. По основному датчику: поддерживает заданную температуру обратки, игнорируя температуру на выходе из котла.
2. По ограничивающему датчику: поддерживает заданную температуру на выходе из котла, игнорируя температуру на обратке.
3. По обратке с ограничением по подаче: поддерживает температуру обратки, не давая котлу перегреться или чрезмерно остыть с контролем температуры подачи.
4. Поддержание отдельной температуры по таймеру на заданное время меняет режим нагрева, после чего возвращается к основной температуре.

Широкий функционал в компактном корпусе

Функционал для экономии и комфорта:

• сбрасываемый счетчик времени работы нагрузки;
• включение или отключение терморегулятора с кнопки;
• регулируемая яркость экрана в режиме ожидания;
• энергонезависимая память;
• коррекция температуры на экране;

Функционал для дополнительной безопасности:

• блокировка кнопок;
• защита от внутреннего перегрева;
• пластик не поддерживает горение;
• защита от частых переключений силового реле;
• просмотр температуры датчика защиты от внутреннего перегрева.

Характеристики



Пределы регулирования температуры осн. д

5…35 °C (можно увел. в доп. меню -25…+125 °C)



Пределы регулирования температуры ограни

5…45 °C (опционально -25…+125 °C)



Гистерезис

0,1...25 °С, шаг 0,1°С



Максимальная мощность нагрузки

3 000 ВА



Максимальный ток нагрузки

16 А



Напряжение питания

230 В ± 10 %



Режим работы

нагрев/охлаждение



Масса

0,355 кг ± 10 %



Габаритные размеры (ш × в × г)

36 × 85 × 66 мм



Основной датчик температуры

NTC терморезистор 10 кОм при 25 °С (R10)



Ограничивающий датчик температуры

NTC терморезистор 10 кОм при 25 °С (R10)



Длина соед. кабеля датчика

2 м



Макс. длина наращивания датчика температ

20 м



Количество коммутаций под / без нагрузки

50 000 циклов / 20 000 000 циклов



Степень защиты по ГОСТ 14254

IP20



Сечение проводов для подключения

не более 2,5 мм²



Диапазон измеряемых температур для анало

-30°С



Диапазон измеряемых температур для цифро

-55…+125 °C



Поддерживаемые аналоговые датчики

NТС 4.7, 6.8, 10, 12, 15, 33, 47 кОм при 25°С



Поддерживаемые цифровые датчики

DS18В20
